T-MPRB系列 | 自动化气动起子 - 三孔通风

▲   规格若有更改，恕不另行通知。
★ 【特制化】可依照客户需求特制专属规格，详情请与我们联络。
★ 【提示】扭力值范围仅供参考，实际扭力表现可能因使用条件与环境而有所差异。
★ 【提示】为确保零件耐用及延长工具寿命，建议操作时的工作扭力，勿超过工具最大扭力值的 70%。长时间于工具的最大扭力使用下，可能导致零件加速耗损及工具寿命缩短。此原则亦可作为挑选合适型号的重要依据。

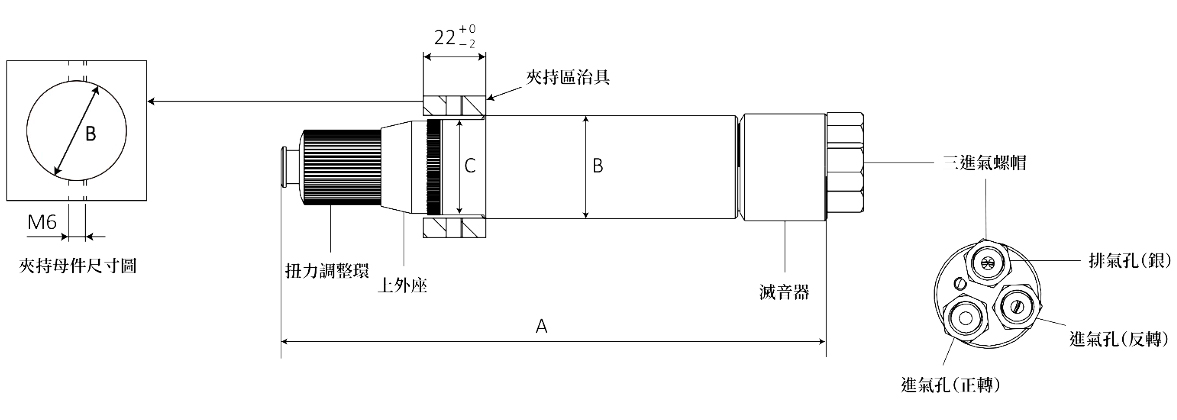

产品构造

安装说明

• PLC自动化工具可连接M5讯号孔做精准的扭力控制，并防止浮锁、滑牙或漏锁状况。

• 当负载到达预先设定的扭力值，气动起子离合器会跳脱且马达会自动停止运转。

• 配置管路时，需装置滤水器、调压阀及注油器等设备。

• 气压管径选用与使用的工作气压，请参照气动起子的规格表。

• 装设自动化工具，需装设快速排气阀，确保工具不受管路气压干扰。

• 使用压力感测器(Pressure sensor)连接气动起子的M5讯号接头。

【注意】三孔工具的一孔黑色进气孔为进气正转(锁螺丝)，一孔黑色进气孔为进气反转(退螺丝)，银色为排气，若将进排气方向装反将会影响马达运转。

【注释】

• Q1：操作时的工作扭力应控制在什么范围？

  A：为确保零件耐用并延长工具寿命，建议操作时的工作扭力不要超过工具最大扭力值的 70%。此范围可有效降低零件耗损率，提升工具稳定性。




• Q2：M&L工具的保固期限是多久？

  A：本公司所生产之工具保固期限为：- 自交货日起一年，或操作次数达一百万次，以先到者为准。




• Q3：气动工具掉落会有什么影响？

  A：突然掉落或碰撞可能造成工具损坏，甚至影响内部零件精度。为了安全与工具寿命，操作期间请务必稳握工具，避免松手或滑落。




• Q4：如何切换正反转方向？

  A：请平缓操作正反转开关（R：正转／L：反转），即可设定马达旋转方向。切换前建议先停止工具运作。
