T10MB/O.E.,T20MB/O.E.,T30MB/O.E.,T35MB/O.E.,T38MB/O.E.,T40MB/O.E.,T45MB/O.E.,T48MB/O.E.,T50MB/O.E.,T55MB/O.E.,T60MB/O.E.,T65MB/O.E.,T68MB/O.E.
自动化工业工具
自动停止, 扭力辅助臂
自动化通气起子式
85~600, 600~1400, 1400~2200
0.2~100, 100~400
| SKU: | |
|---|---|
| 状态： | |
| 数量： | |
二孔通风启动，仅正转(锁螺丝)，环保型。
当负载到达预先设定的扭力值，空气马达会自动停止。
此自动化气动螺丝起子採用铁制中外座，适合自动化机台使用。
独特色彩管理系统以简易颜色识别不同扭力范围，强化扭力品质管理。
二孔通风启动，仅正转(锁螺丝)，环保型。
当负载到达预先设定的扭力值，空气马达会自动停止。
此自动化气动螺丝起子採用铁制中外座，适合自动化机台使用。
独特色彩管理系统以简易颜色识别不同扭力范围，强化扭力品质管理。

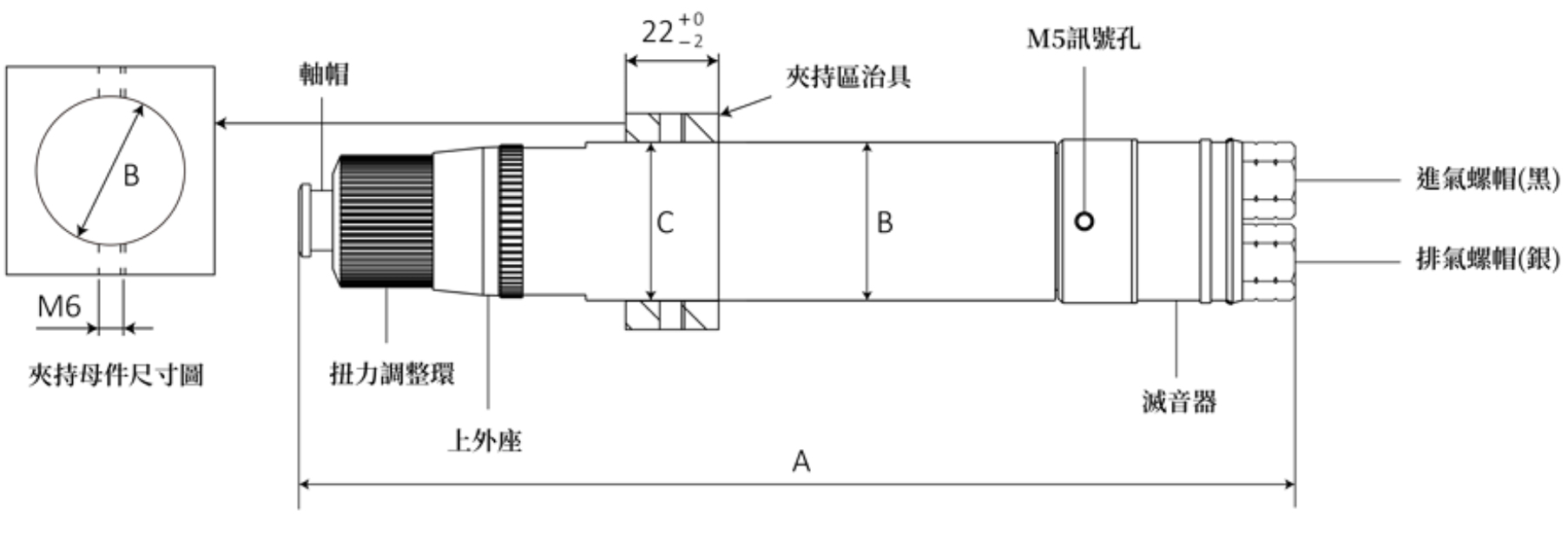

型号 | 无载转速 | 重量 | 尺寸 | 气压 | 最小管径 | 耗气量 | 扭力范围 | 精度 | 锁附能力 | |||
A | B | C | 机械牙 | 自攻牙 | ||||||||
rpm | g | mm | mm | mm | Kg/cm³ | mm | m³/min | Kgf-cm | % | |||
T10MB/O.E. | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 0.5-2 | ±3 | M1.4-M2.2 | M1.1-M1.7 |
T20MB/O.E. | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 1-8 | ±3 | M1.7-M3.4 | M1.4-M2.7 |
T30MB/O.E. | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-17 | ±3 | M2.5-M4.3 | M2.0-M3.4 |
T35MB/O.E. | 2200 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | M2.5-M4.5 | M2.0-M3.5 |
T38MB/O.E. | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | M2.5-M4.8 | M2.0-M3.8 |
T40MB/O.E. | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 5-30 | ±3 | M2.8-M5.0 | M2.3-M4.1 |
T45MB/O.E. | 800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.30 | 8-40 | ±3 | M3.4-M5.6 | M2.7-M4.5 |
T48MB/O.E. | 1700 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 5-45 | ±3 | M2.8-M5.8 | M2.3-M4.5 |
T50MB/O.E. | 1400 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2-M6.0 | M2.6-M4.8 |
T55MB/O.E. | 1000 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-65 | ±3 | M3.2-M6.5 | M2.6-M5.2 |
T60MB/O.E. | 550 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 15-95 | ±3 | M4.0-M7.2 | M3.3-M6.0 |
T65MB/O.E. | 300 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0-M9.2 | M4.1-M7.1 |
T68MB/O.E. | 250 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0-M10.8 | M4.8-M8.6 |
▲ 规格若有更改，恕不另行通知。
★ 【特制化】可依照客户需求特制专属规格，详情请与我们联络。
★ 【提示】扭力值范围仅供参考，实际扭力表现可能因使用条件与环境而有所差异。
★ 【提示】为确保零件耐用及延长工具寿命，建议操作时的工作扭力，勿超过工具最大扭力值的 70%。长时间于工具的最大扭力使用下，可能导致零件加速耗损及工具寿命缩短。此原则亦可作为挑选合适型号的重要依据。
型号 | 无载转速 | 重量 | 尺寸 | 气压 | 最小管径 | 耗气量 | 扭力范围 | 精度 | 锁附能力 | |||
A | B | C | 机械牙 | 自攻牙 | ||||||||
rpm | g | mm | mm | mm | Kg/cm³ | mm | m³/min | Kgf-cm | % | |||
T10MB/O.E. | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 0.5-2 | ±3 | M1.4-M2.2 | M1.1-M1.7 |
T20MB/O.E. | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 1-8 | ±3 | M1.7-M3.4 | M1.4-M2.7 |
T30MB/O.E. | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-17 | ±3 | M2.5-M4.3 | M2.0-M3.4 |
T35MB/O.E. | 2200 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | M2.5-M4.5 | M2.0-M3.5 |
T38MB/O.E. | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | M2.5-M4.8 | M2.0-M3.8 |
T40MB/O.E. | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 5-30 | ±3 | M2.8-M5.0 | M2.3-M4.1 |
T45MB/O.E. | 800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.30 | 8-40 | ±3 | M3.4-M5.6 | M2.7-M4.5 |
T48MB/O.E. | 1700 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 5-45 | ±3 | M2.8-M5.8 | M2.3-M4.5 |
T50MB/O.E. | 1400 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2-M6.0 | M2.6-M4.8 |
T55MB/O.E. | 1000 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-65 | ±3 | M3.2-M6.5 | M2.6-M5.2 |
T60MB/O.E. | 550 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 15-95 | ±3 | M4.0-M7.2 | M3.3-M6.0 |
T65MB/O.E. | 300 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0-M9.2 | M4.1-M7.1 |
T68MB/O.E. | 250 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0-M10.8 | M4.8-M8.6 |
▲ 规格若有更改，恕不另行通知。
★ 【特制化】可依照客户需求特制专属规格，详情请与我们联络。
★ 【提示】扭力值范围仅供参考，实际扭力表现可能因使用条件与环境而有所差异。
★ 【提示】为确保零件耐用及延长工具寿命，建议操作时的工作扭力，勿超过工具最大扭力值的 70%。长时间于工具的最大扭力使用下，可能导致零件加速耗损及工具寿命缩短。此原则亦可作为挑选合适型号的重要依据。
PLC自动化工具可连接M5讯号孔做精准的扭力控制，并防止浮锁、滑牙或漏锁状况。
当负载到达预先设定的扭力值，气动起子离合器会跳脱且马达会自动停止运转。
配置管路时，需装置滤水器、调压阀及注油器等设备。
气压管径选用与使用的工作气压，请参照气动起子的规格表。
装设自动化工具，需装设快速排气阀，确保工具不受管路气压干扰。
使用压力感测器(Pressure sensor)连接气动起子的M5讯号接头。
【注意】O.E.环保型工具的黑色进气孔为进气，银色为排气，若将进排气方向装反将会影响马达运转。
【注释】
| 代号 | 零件名称 |
| P | 气压源 |
| A | 滤水器 |
| B | 调压阀 |
| C | 注油器 |
| D | 电磁阀 |
| E | 快速排气阀 |
| F | M5压力感测器 |
| S | 气动起子 |
| X1 | 1/4" PT银色六角排气孔 |
| X2 | 1/4" PT黑色六角进气孔 |
| M5 | M5讯号孔 |
PLC自动化工具可连接M5讯号孔做精准的扭力控制，并防止浮锁、滑牙或漏锁状况。
当负载到达预先设定的扭力值，气动起子离合器会跳脱且马达会自动停止运转。
配置管路时，需装置滤水器、调压阀及注油器等设备。
气压管径选用与使用的工作气压，请参照气动起子的规格表。
装设自动化工具，需装设快速排气阀，确保工具不受管路气压干扰。
使用压力感测器(Pressure sensor)连接气动起子的M5讯号接头。
【注意】O.E.环保型工具的黑色进气孔为进气，银色为排气，若将进排气方向装反将会影响马达运转。
【注释】
| 代号 | 零件名称 |
| P | 气压源 |
| A | 滤水器 |
| B | 调压阀 |
| C | 注油器 |
| D | 电磁阀 |
| E | 快速排气阀 |
| F | M5压力感测器 |
| S | 气动起子 |
| X1 | 1/4" PT银色六角排气孔 |
| X2 | 1/4" PT黑色六角进气孔 |
| M5 | M5讯号孔 |
Q1：如何调整工具扭力大小？
A：请旋转扭力调整环：
- 往右转 → 扭力增加（紧）
- 往左转 → 扭力减少（松）
注意：由于工具扭力较大，请将工具夹持于虎钳上进行调整。若操作不当，可能造成工具损坏。
Q2：安装管接头前有什么注意事项？
A：请先确认管内无异物，并确保接头干净无损。正确安装可避免气压异常与工具故障。
Q3：如何规划空气管道？
A：空气管道分为主气管、分支气管与气压管：
- 主气管压力建议维持在 7–9 kg/cm²，内径需达 1 英吋以上。
- 气压管长度建议不超过 3 公尺（展开直线计算）。
- 压力由三点组合或调压阀调整，请参考工具说明书中的《气压与最小管径》规格表。
若现场环境无法改善导致压力不足，建议选购扭力更大的型号。
Q4：如何维持气压管路的清洁？
A：请定期清洁管路与快速接头，避免水气与灰尘堆积。长期忽略清洁会导致管路内径缩小，影响气流与工具效能。
Q1：如何调整工具扭力大小？
A：请旋转扭力调整环：
- 往右转 → 扭力增加（紧）
- 往左转 → 扭力减少（松）
注意：由于工具扭力较大，请将工具夹持于虎钳上进行调整。若操作不当，可能造成工具损坏。
Q2：安装管接头前有什么注意事项？
A：请先确认管内无异物，并确保接头干净无损。正确安装可避免气压异常与工具故障。
Q3：如何规划空气管道？
A：空气管道分为主气管、分支气管与气压管：
- 主气管压力建议维持在 7–9 kg/cm²，内径需达 1 英吋以上。
- 气压管长度建议不超过 3 公尺（展开直线计算）。
- 压力由三点组合或调压阀调整，请参考工具说明书中的《气压与最小管径》规格表。
若现场环境无法改善导致压力不足，建议选购扭力更大的型号。
Q4：如何维持气压管路的清洁？
A：请定期清洁管路与快速接头，避免水气与灰尘堆积。长期忽略清洁会导致管路内径缩小，影响气流与工具效能。
