UW600-8,UW600-10,UW600-14,UW600-22
航太工业工具, 装配产线工具, 客制化工具
自动停止
开口扳手式
85~600
0.02~10, 10~40
| SKU: | |
|---|---|
| 状态: | |
| 数量: | |
同时按扳手及按钮可依型号之转速转动齿轮,全开口齿轮依工具放置的正反面,按钮朝上可以锁付,按钮朝下可退螺丝;半开口齿轮仅可锁付,无法退螺丝。
单按扳手使齿轮开口復位,为区分锁付与復位,开口齿轮会以较慢转速復位。
多种尺寸的闭口齿轮可供选择,操作者可以根据螺丝的尺寸需求,选择合适的闭口齿轮尺寸,以满足不同的锁付需求。
前端头部设计可以更好的进入难以触及的工作空间。
同时按扳手及按钮可依型号之转速转动齿轮,全开口齿轮依工具放置的正反面,按钮朝上可以锁付,按钮朝下可退螺丝;半开口齿轮仅可锁付,无法退螺丝。
单按扳手使齿轮开口復位,为区分锁付与復位,开口齿轮会以较慢转速復位。
多种尺寸的闭口齿轮可供选择,操作者可以根据螺丝的尺寸需求,选择合适的闭口齿轮尺寸,以满足不同的锁付需求。
前端头部设计可以更好的进入难以触及的工作空间。
型号 | 扭力范围 | 转速 | 开口齿轮尺寸 | 开口外座尺寸 | 重量 |
Nm | rpm | mm | mm | kg | |
UW600-8 | 3.0-8.0 | 230 | 6.(8).9.10.11.12 | 42 | 2.0 |
UW600-10 | 5.0-17.0 | 230 | 6.8.9.(10).11.12 | 42 | 2.0 |
UW600-14 | 5.0-17.0 | 230 | 13.(14) | 56 | 2.2 |
UW600-22 | 7.0-24.0 | 170 | 15.17.19.21.(22) | 56 | 2.2 |
▲ 规格若有更改,恕不另行通知。
★ 【特制化】可依照客户需求特制专属规格,详情请与我们联络。
★ 【提示】扭力值范围仅供参考,实际扭力表现可能因使用条件与环境而有所差异。
★ 【提示】为确保零件耐用及延长工具寿命,建议操作时的工作扭力,勿超过工具最大扭力值的 70%。长时间于工具的最大扭力使用下,可能导致零件加速耗损及工具寿命缩短。此原则亦可作为挑选合适型号的重要依据。

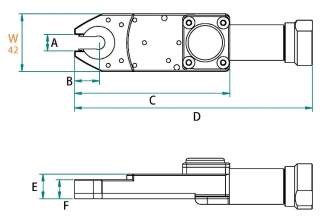

42mm-开口扳手外座

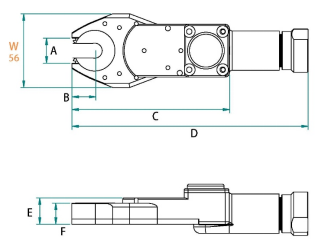

56mm-开口扳手外座

型号 | A | B | C | D | E | F | |
mm | mm | mm | mm | mm | mm | ||
UW600-8 | 12 | 17.26 | 112.9 | 173 | 18 | 14 | |
UW600-10 | 12 | 17.26 | 112.9 | 173 | 18 | 14 | |
UW600-14 | 19 | 17.26 | 124.5 | 181 | 20 | 16 | |
UW600-22 | 19 | 17.26 | 124.5 | 181 | 20 | 16 | |
半开口齿轮 | 全开口齿轮 | 内六角闭口齿轮 | 闭口外座尺寸 |
mm | mm | ||
1K2306 | 1S2306 | 6 | 42 |
1K2308 | 1S2308 | 8 | |
1K2309 | 1S2309 | 9 | |
1K2310 | 1S2310 | 10 | |
1K2311 | 1S2311 | 11 | |
1K2312 | 1S2312 | 12 | |
1K2305 | 1S2305 | 13 | 56 |
1K2304 | 1S2304 | 14 | |
1K2315 | 1S2315 | 15 | |
1K2303 | 1S2303 | 17 | |
1K2319 | 1S2319 | 19 | |
1K2321 | 1S2321 | 21 | |
1K2301 | 1S2301 | 22 |
型号 | 扭力范围 | 转速 | 开口齿轮尺寸 | 开口外座尺寸 | 重量 |
Nm | rpm | mm | mm | kg | |
UW600-8 | 3.0-8.0 | 230 | 6.(8).9.10.11.12 | 42 | 2.0 |
UW600-10 | 5.0-17.0 | 230 | 6.8.9.(10).11.12 | 42 | 2.0 |
UW600-14 | 5.0-17.0 | 230 | 13.(14) | 56 | 2.2 |
UW600-22 | 7.0-24.0 | 170 | 15.17.19.21.(22) | 56 | 2.2 |
▲ 规格若有更改,恕不另行通知。
★ 【特制化】可依照客户需求特制专属规格,详情请与我们联络。
★ 【提示】扭力值范围仅供参考,实际扭力表现可能因使用条件与环境而有所差异。
★ 【提示】为确保零件耐用及延长工具寿命,建议操作时的工作扭力,勿超过工具最大扭力值的 70%。长时间于工具的最大扭力使用下,可能导致零件加速耗损及工具寿命缩短。此原则亦可作为挑选合适型号的重要依据。
42mm-开口扳手外座

56mm-开口扳手外座

型号 | A | B | C | D | E | F | |
mm | mm | mm | mm | mm | mm | ||
UW600-8 | 12 | 17.26 | 112.9 | 173 | 18 | 14 | |
UW600-10 | 12 | 17.26 | 112.9 | 173 | 18 | 14 | |
UW600-14 | 19 | 17.26 | 124.5 | 181 | 20 | 16 | |
UW600-22 | 19 | 17.26 | 124.5 | 181 | 20 | 16 | |
半开口齿轮 | 全开口齿轮 | 内六角闭口齿轮 | 闭口外座尺寸 |
mm | mm | ||
1K2306 | 1S2306 | 6 | 42 |
1K2308 | 1S2308 | 8 | |
1K2309 | 1S2309 | 9 | |
1K2310 | 1S2310 | 10 | |
1K2311 | 1S2311 | 11 | |
1K2312 | 1S2312 | 12 | |
1K2305 | 1S2305 | 13 | 56 |
1K2304 | 1S2304 | 14 | |
1K2315 | 1S2315 | 15 | |
1K2303 | 1S2303 | 17 | |
1K2319 | 1S2319 | 19 | |
1K2321 | 1S2321 | 21 | |
1K2301 | 1S2301 | 22 |
型号 | 扭力范围 | 转速 | 开口齿轮尺寸 | 开口外座尺寸 | 重量 |
Nm | rpm | mm | mm | kg | |
UW700-32 | 20-70 | 85 | 32 | 68 | 2.3 |
▲ 规格若有更改,恕不另行通知。
★ 【特制化】可依照客户需求特制专属规格,详情请与我们联络。
★ 【提示】扭力值范围仅供参考,实际扭力表现可能因使用条件与环境而有所差异。
★ 【提示】为确保零件耐用及延长工具寿命,建议操作时的工作扭力,勿超过工具最大扭力值的 70%。长时间于工具的最大扭力使用下,可能导致零件加速耗损及工具寿命缩短。此原则亦可作为挑选合适型号的重要依据。
型号 | A | B | C | D | E | F |
mm | mm | mm | mm | mm | mm | |
UW700-32 | 23 | 21.11 | 144 | 198.7 | 16 | 20 |
型号 | 扭力范围 | 转速 | 开口齿轮尺寸 | 开口外座尺寸 | 重量 |
Nm | rpm | mm | mm | kg | |
UW700-32 | 20-70 | 85 | 32 | 68 | 2.3 |
▲ 规格若有更改,恕不另行通知。
★ 【特制化】可依照客户需求特制专属规格,详情请与我们联络。
★ 【提示】扭力值范围仅供参考,实际扭力表现可能因使用条件与环境而有所差异。
★ 【提示】为确保零件耐用及延长工具寿命,建议操作时的工作扭力,勿超过工具最大扭力值的 70%。长时间于工具的最大扭力使用下,可能导致零件加速耗损及工具寿命缩短。此原则亦可作为挑选合适型号的重要依据。
型号 | A | B | C | D | E | F |
mm | mm | mm | mm | mm | mm | |
UW700-32 | 23 | 21.11 | 144 | 198.7 | 16 | 20 |
按扳手将齿轮转至开口位置。为了安全理由,使用工具时请全程紧握工具。
1.按扳手将齿轮转至开口位置

2.将工具滑入

3.同时按扳手及按钮锁付螺丝

4.锁付完成后先将开口齿轮回復到开口处再举起工具离开螺丝

5.按扳手将齿轮会以较慢速度转至开口位置后退出工具

按扳手将齿轮转至开口位置。为了安全理由,使用工具时请全程紧握工具。
1.按扳手将齿轮转至开口位置

2.将工具滑入

3.同时按扳手及按钮锁付螺丝

4.锁付完成后先将开口齿轮回復到开口处再举起工具离开螺丝

5.按扳手将齿轮会以较慢速度转至开口位置后退出工具

Q1:潮湿环境会影响气动工具吗?
A:会的。潮湿地区或湿度较高的天气容易使水气进入工具内部,影响性能与寿命。请务必搭配空气干燥机使用,保持供气干燥,以确保工具正常运作。
Q2:可以在工具运转中直接切换旋转方向吗?
A:不建议这么做。若在未停止操作的情况下切换正逆转方向,可能导致马达损坏或缩短工具寿命。正确做法是先停止操作,再透过正逆转开关改变旋转方向。
Q3:新工具使用前需要做哪些准备?
A:首次使用前,请先以高压 6 kg/cm² 将工具内部多余润滑油排出,再进行锁附作业。否则在低压工作时可能会导致马达运转不顺。
Q4:开口扳手如何调整螺丝煞车时间?
A:请参照气动工具维修教学|如何调整开口扳手煞车时间|避免连跳与无法作动问题影片。
Q1:潮湿环境会影响气动工具吗?
A:会的。潮湿地区或湿度较高的天气容易使水气进入工具内部,影响性能与寿命。请务必搭配空气干燥机使用,保持供气干燥,以确保工具正常运作。
Q2:可以在工具运转中直接切换旋转方向吗?
A:不建议这么做。若在未停止操作的情况下切换正逆转方向,可能导致马达损坏或缩短工具寿命。正确做法是先停止操作,再透过正逆转开关改变旋转方向。
Q3:新工具使用前需要做哪些准备?
A:首次使用前,请先以高压 6 kg/cm² 将工具内部多余润滑油排出,再进行锁附作业。否则在低压工作时可能会导致马达运转不顺。
Q4:开口扳手如何调整螺丝煞车时间?
A:请参照气动工具维修教学|如何调整开口扳手煞车时间|避免连跳与无法作动问题影片。
