QG35BBP,QG38BBP,QG41BBP,QG47BBP,QG48BBP,QG481BBP,QG50BBP,QG55BBP,QG60BBP,QG65BBP,QG68BBP
航太工业工具, 装配产线工具
自动停止
枪型起子式
85~600, 600~1400, 1400~2200
0.2~100, 100~400
| SKU: | |
|---|---|
| 状态: | |
| 数量: | |

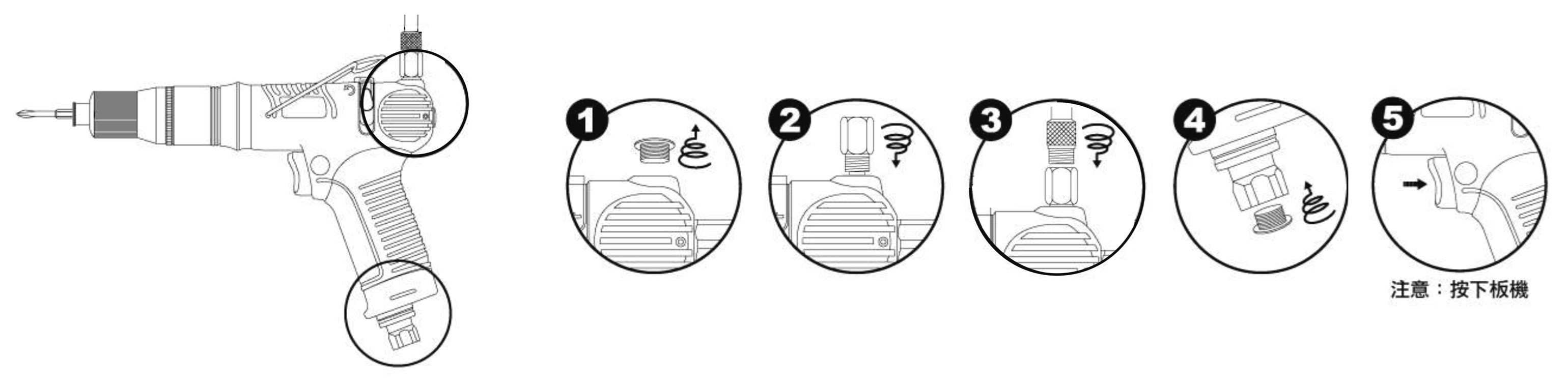

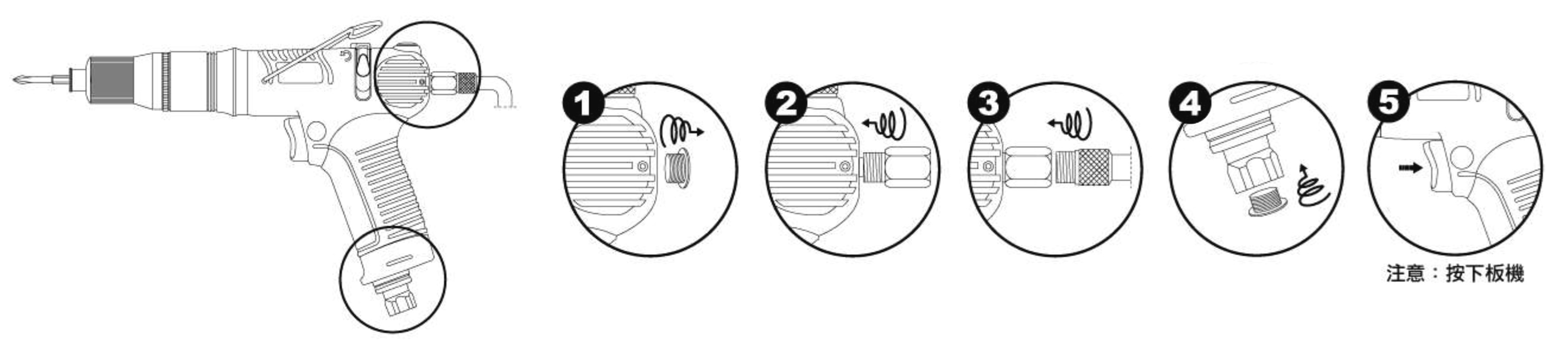

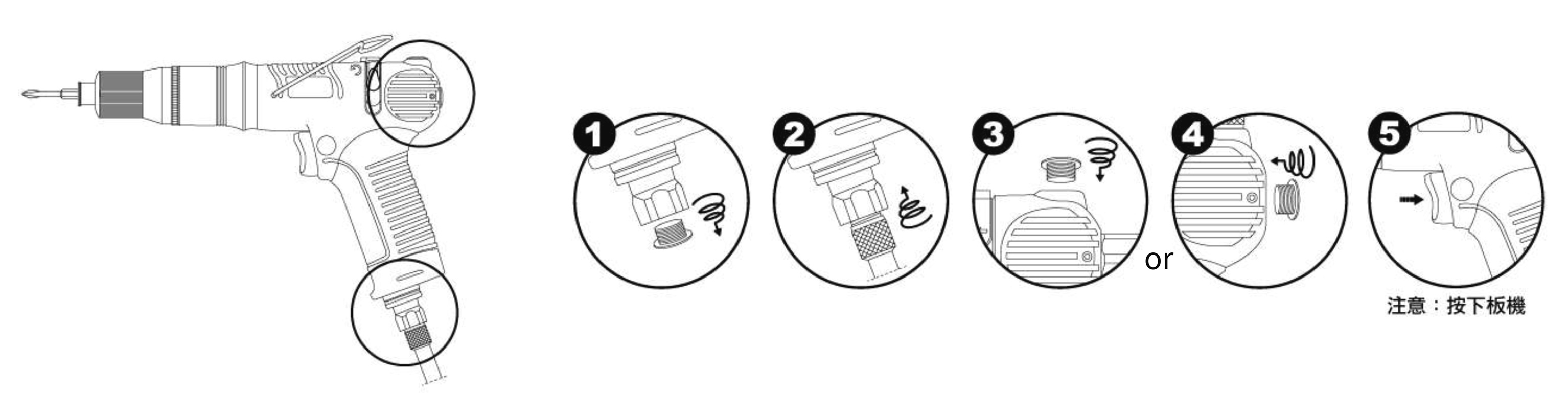

单手即可轻松切换正反开关,并具多方向进气设计,提升生产线空间利用率。
超大扭力范围和专利技术延长马达叶片寿命,且精确度高,扭力重復误差仅±3%。
流线型设计使产品重量减轻25%,外拉轴帽设计可快速更换起子头,提升作业效率。
人因工学设计的握把,搭配高科技低噪音、低震动马达,结合美学与实用性,提升使用体验。
单手即可轻松切换正反开关,并具多方向进气设计,提升生产线空间利用率。
超大扭力范围和专利技术延长马达叶片寿命,且精确度高,扭力重復误差仅±3%。
流线型设计使产品重量减轻25%,外拉轴帽设计可快速更换起子头,提升作业效率。
人因工学设计的握把,搭配高科技低噪音、低震动马达,结合美学与实用性,提升使用体验。
型号 | 转速 | 重量 | 长度 | 直径 | 气压 | 最小管径 | 耗气量 | 扭力范围 | 精度 | 锁附能力 | |
机械牙 | 自攻牙 | ||||||||||
rpm | g | mm | mm | Kg/cm³ | mm | m³/min | Kgf-cm | % | |||
QG35BBP | 2200 | 640 | 180 | 33 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | M2.5-M4.5 | M2.0-M3.5 |
QG38BBP | 1800 | 640 | 180 | 33 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | M2.5-M4.8 | M2.0-M3.8 |
QG41BBP | 1000 | 640 | 180 | 33 | 6.0 | 5.0 | 0.28 | 5-35 | ±3 | M2.8-M5.0 | M2.3-M4.0 |
QG47BBP | 550 | 640 | 180 | 33 | 6.0 | 5.0 | 0.28 | 10-50 | ±3 | M3.5-M6.0 | M2.9-M4.8 |
QG48BBP | 1700 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2-M6.0 | M2.6-M4.8 |
QG50BBP | 1400 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 10-60 | ±3 | M3.5-M6.2 | M2.9-M5.0 |
QG55BBP | 1000 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 12-75 | ±3 | M3.8-M6.8 | M3.0-M5.5 |
QG60BBP | 550 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 30-110 | ±3 | M5.0-M7.7 | M4.1-M6.2 |
QG65BBP | 300 | 1100 | 215 | 39 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0-M9.2 | M4.1-M7.1 |
QG68BBP | 250 | 1250 | 215 | 39 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0-M10.8 | M4.8-M8.6 |
▲ 规格若有更改,恕不另行通知。
★ 【特制化】可依照客户需求特制专属规格,详情请与我们联络。
★ 【提示】扭力值范围仅供参考,实际扭力表现可能因使用条件与环境而有所差异。
★ 【提示】为确保零件耐用及延长工具寿命,建议操作时的工作扭力,勿超过工具最大扭力值的 70%。长时间于工具的最大扭力使用下,可能导致零件加速耗损及工具寿命缩短。此原则亦可作为挑选合适型号的重要依据。
型号 | 转速 | 重量 | 长度 | 直径 | 气压 | 最小管径 | 耗气量 | 扭力范围 | 精度 | 锁附能力 | |
机械牙 | 自攻牙 | ||||||||||
rpm | g | mm | mm | Kg/cm³ | mm | m³/min | Kgf-cm | % | |||
QG35BBP | 2200 | 640 | 180 | 33 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | M2.5-M4.5 | M2.0-M3.5 |
QG38BBP | 1800 | 640 | 180 | 33 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | M2.5-M4.8 | M2.0-M3.8 |
QG41BBP | 1000 | 640 | 180 | 33 | 6.0 | 5.0 | 0.28 | 5-35 | ±3 | M2.8-M5.0 | M2.3-M4.0 |
QG47BBP | 550 | 640 | 180 | 33 | 6.0 | 5.0 | 0.28 | 10-50 | ±3 | M3.5-M6.0 | M2.9-M4.8 |
QG48BBP | 1700 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2-M6.0 | M2.6-M4.8 |
QG50BBP | 1400 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 10-60 | ±3 | M3.5-M6.2 | M2.9-M5.0 |
QG55BBP | 1000 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 12-75 | ±3 | M3.8-M6.8 | M3.0-M5.5 |
QG60BBP | 550 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 30-110 | ±3 | M5.0-M7.7 | M4.1-M6.2 |
QG65BBP | 300 | 1100 | 215 | 39 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0-M9.2 | M4.1-M7.1 |
QG68BBP | 250 | 1250 | 215 | 39 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0-M10.8 | M4.8-M8.6 |
▲ 规格若有更改,恕不另行通知。
★ 【特制化】可依照客户需求特制专属规格,详情请与我们联络。
★ 【提示】扭力值范围仅供参考,实际扭力表现可能因使用条件与环境而有所差异。
★ 【提示】为确保零件耐用及延长工具寿命,建议操作时的工作扭力,勿超过工具最大扭力值的 70%。长时间于工具的最大扭力使用下,可能导致零件加速耗损及工具寿命缩短。此原则亦可作为挑选合适型号的重要依据。

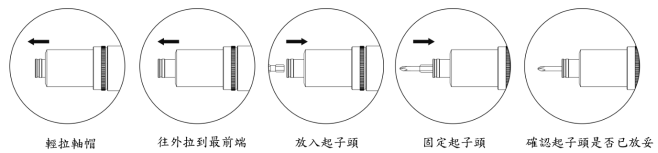

Q1:外拉轴帽(适用QG系列)如何快速更换起子头?
A:平缓拉起轴帽就可快速更换起子头。

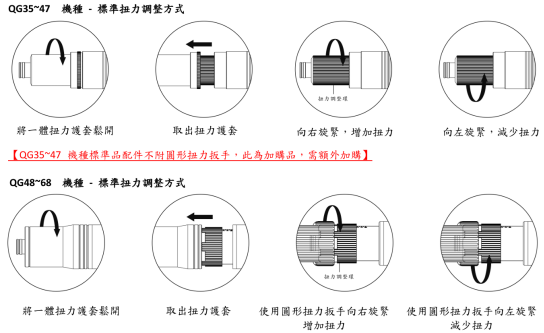

Q2:枪型(适用QG系列)如何调整扭力?
A:扭力大(紧)小(松)调整容易,扭力调整环往右转紧,扭力增加变大,调整环往左转松,扭力减少变小:而使用圆形扭力扳手调整会更轻松,省时不费力。

Q3:枪型(适用QG系列)枪型气阀轴如何拆解?
A:请参照气动工具拆解教学|如何拆解枪型气阀轴-QG枪壳影片。
Q4:安装气动起子时应注意哪些步骤?
A:请先将进气管路接头牢固地接在气动起子的进气螺帽上,确保密合无漏气。
Q1:外拉轴帽(适用QG系列)如何快速更换起子头?
A:平缓拉起轴帽就可快速更换起子头。

Q2:枪型(适用QG系列)如何调整扭力?
A:扭力大(紧)小(松)调整容易,扭力调整环往右转紧,扭力增加变大,调整环往左转松,扭力减少变小:而使用圆形扭力扳手调整会更轻松,省时不费力。

Q3:枪型(适用QG系列)枪型气阀轴如何拆解?
A:请参照气动工具拆解教学|如何拆解枪型气阀轴-QG枪壳影片。
Q4:安装气动起子时应注意哪些步骤?
A:请先将进气管路接头牢固地接在气动起子的进气螺帽上,确保密合无漏气。
